Jenis Profil Baja: WF, H-Beam, Kanal C, hingga Siku?

Berbagai jenis profil baja, seperti WF, H-Beam, kanal C, hingga siku, dirancang untuk memenuhi kebutuhan khusus dalam konstruksi. Misalnya saja, WF dan H-Beam sering digunakan sebagai rangka utama bangunan. Kanal C dan siku digunakan untuk mendukung struktur dan detail yang membutuhkan stabilitas ekstra.

Nah, apa sebenarnya profil baja itu? Apa perbedaan antara jenis yang satu dan jenis yang lainnya? Temukan jawabannya dalam ulasan berikut ini!

Apa Itu Profil Baja?

Profil baja adalah bentuk penampang baja struktural yang dirancang untuk menciptakan kekuatan dan stabilitas struktur bangunan ataupun konstruksi.

Setiap profil dirancang agar mampu menahan jenis beban tertentu, baik itu beban vertikal, horizontal, maupun kombinasi keduanya.

Diproduksi melalui proses canai panas (hot rolling) atau canai dingin (cold rolling), profil baja tersedia dalam berbagai bentuk dan ukuran standar. Penggunaannya mencakup elemen utama bangunan, seperti kolom, balok, rangka atap, hingga detail struktural seperti bracing dan sambungan.

Konstruksi Bangunan Terbaik untuk Akomodasi dan Operasional

Lihat Konstruksi Light Gauge Steel

Jenis-Jenis Profil Baja

Dalam konstruksi, profil baja digunakan sebagai elemen utama dalam membangun atap, balok, kolom, dan rangka bangunan. Produk ini terkenal karena kemampuannya menahan beban berat dan kondisi cuaca ekstrem sehingga ideal untuk bangunan tinggi, jembatan, dan infrastruktur lainnya.

Profil baja juga memungkinkan fleksibilitas desain sehingga arsitek dapat menciptakan bangunan dengan bentuk yang unik dan kuat. Profil baja terdiri dari beberapa jenis seperti yang dijelaskan dalam tabel di bawah ini.

Baca Juga: Mengenal Struktur Baja, Jenis dan 4 Kelebihannya

Baca Juga: 5 Struktur Baja Bangunan: Keunggulan dan Pemanfaatannya

Baca Juga: Bangunan Struktur Baja Terdiri dari Jenis Apa Saja?

1. Profil Baja WF (Wide Flange)

Profil WF, atau Wide Flange, adalah profil baja struktural dengan penampang berbentuk huruf ‘H’ yang memiliki lebar sayap (flange) lebih besar dibandingkan tinggi badannya (web). Ini adalah jenis profil baja yang paling umum digunakan dalam konstruksi modern.

Karakteristik Utama:

• Penampang berbentuk H dengan flange lebih lebar dari web.
• Diproduksi dari baja canai panas, tersedia dalam panjang standar 12 meter.
• Ukuran bervariasi dari WF 100 hingga WF 900, tergantung kebutuhan proyek.
• Standar produksi: ASTM A992, A572-50, atau A529-50.

Aplikasi:

• Balok lantai dan balok transfer pada gedung bertingkat.
• Kolom utama struktur baja.
• Rangka jembatan dan infrastruktur berat.
• Bangunan industri dan gudang skala besar.

Keunggulan vs. Profil Lain:

Dibandingkan H-Beam, WF memiliki rasio tinggi-lebar yang lebih besar sehingga lebih efisien menahan momen lentur. WF juga tersedia dalam ukuran lebih besar (hingga 700-900 mm), menjadikannya pilihan utama untuk bentang panjang.

2. Profil Baja H-Beam

Profil H-Beam memiliki penampang berbentuk huruf ‘H’ dengan dimensi flange dan web yang sama besar, misalnya 150 mm × 150 mm atau 200 mm × 200 mm. Proporsi yang simetris ini menjadikannya sangat ideal untuk digunakan sebagai kolom.

Karakteristik Utama:

• Dimensi flange = dimensi web (simetris penuh).
• Tersedia dalam ukuran 100 mm hingga 350 mm.
• Diproduksi dari baja canai panas, panjang standar 12 meter.

Aplikasi:

• Kolom struktural pada gedung bertingkat dan bangunan industri.
• Pondasi bawah tanah (soldierpile) pada proyek galian dalam.
• Elemen penahan beban vertikal pada pertambangan dan manufaktur.

Perbedaan WF vs. H-Beam:

3. Profil Kanal C (C-Channel)

Profil Kanal C adalah profil baja dengan penampang berbentuk huruf ‘C’, diproduksi dari baja canai panas maupun baja ringan (cold-formed). Profil ini digunakan sebagai elemen struktural sekunder, tetapi dalam beberapa sistem, seperti rangka baja ringan, Kanal C justru menjadi elemen utama struktur.

Karakteristik Utama:

• Penampang terbuka berbentuk C dengan dua sayap dan satu badan.
• Tersedia dalam berbagai ukuran dan ketebalan.
• Standar produksi: TS EN 10025.
• Tersedia dalam versi hot-rolled (berat) dan cold-formed (ringan/tipis).

Aplikasi:

• Gording (purlin) atap baja untuk meneruskan beban ke rangka utama.
• Stud dan track pada dinding rangka baja ringan (light gauge steel).
• Joist transversal pada lantai sistem konstruksi ringan.
• Rel dan dudukan pada sistem transportasi dan manufaktur.

4. Profil Siku/Baja L (Angle Bar)

Profil siku atau angle bar adalah profil baja dengan penampang berbentuk huruf ‘L’ yang dibuat melalui proses canai panas dari baja ringan atau baja berkekuatan tinggi. Profil ini hadir dalam dua varian: kaki sama panjang (equal leg) dan kaki berbeda panjang (unequal leg).

Karakteristik Utama:

• Penampang berbentuk L dengan dua sisi tegak lurus.
• Equal angle: kedua kaki sama panjang (misal: 50×50, 100×100 mm).
• Unequal angle: kedua kaki berbeda panjang (misal: 75×50, 100×65 mm).
• Tersedia dalam berbagai ketebalan dan tingkat kekuatan baja.

Aplikasi:

• Bracing diagonal pada rangka baja dan tower transmisi.
• Perkuatan sudut pada kolom dan balok.
• Rangka jembatan, menara, dan struktur ringan.
• Sambungan antar elemen struktural.
• Pembuatan rak, furnitur metal, dan mesin industri.

5. Profil Baja T (T-Bar)

Profil baja T adalah profil dengan penampang berbentuk huruf ‘T’. Profil ini umumnya dihasilkan dengan memotong profil I secara longitudinal melalui web-nya sehingga menghasilkan dua buah T-bar dari satu batang I.

Karakteristik Utama:

• Penampang asimetris: satu flange horizontal + satu web vertikal.
• Dapat terbuat dari baja karbon, baja tahan karat, atau aluminium.
• Tersedia dalam berbagai ukuran dan ketebalan.
• Diproduksi sesuai standar kualitas tinggi untuk ketahanan dan presisi.

Aplikasi:

• Rel pintu geser dan sistem sliding panel.
• Dudukan dan bracket pada konstruksi mesin.
• Perkuatan tambahan pada elemen struktural plat.
• Komponen dalam konstruksi kapal dan offshore.

6. Profil Hollow (SHS, RHS, CHS)

Profil hollow adalah profil baja berongga yang diproduksi melalui proses penggulungan panas. Terdapat tiga subtipe utama berdasarkan bentuk penampangnya dengan karakteristik dan kegunaan masing-masing yang berbeda.

Square Hollow Section (SHS) – Kotak Persegi

SHS memiliki penampang berbentuk persegi dengan keempat sisi yang sama panjang. Profil ini menawarkan kekuatan struktural yang merata di semua arah.

• Digunakan untuk: kolom, pagar, railing, dan elemen arsitektural.
• Keunggulan: tampilan bersih dan simetris, cocok untuk desain ekspos.
• Contoh ukuran: 40×40, 60×60, 100×100, 150×150 mm.

Rectangular Hollow Section (RHS) – Kotak Persegi Panjang

RHS memiliki penampang persegi panjang dan ideal untuk elemen yang membutuhkan permukaan datar untuk penyambungan.

• Digunakan untuk: balok sekunder, rangka atap, dan dukungan lantai.
• Keunggulan: permukaan datar memudahkan pengelasan dan baut.
• Contoh ukuran: 40×60, 60×100, 80×150 mm.

Circular Hollow Section (CHS) – Pipa Bulat

CHS memiliki penampang lingkaran dan merupakan profil yang paling efisien dalam menahan beban torsional (puntir) dari segala arah.

• Digunakan untuk: kolom penyangga, space frame, tower transmisi, dan konstruksi offshore.
• Keunggulan: ketahanan korosi baik, kuat terhadap beban multiarah.
• Bukan hanya untuk estetika, CHS digunakan dalam aplikasi struktural paling berat.

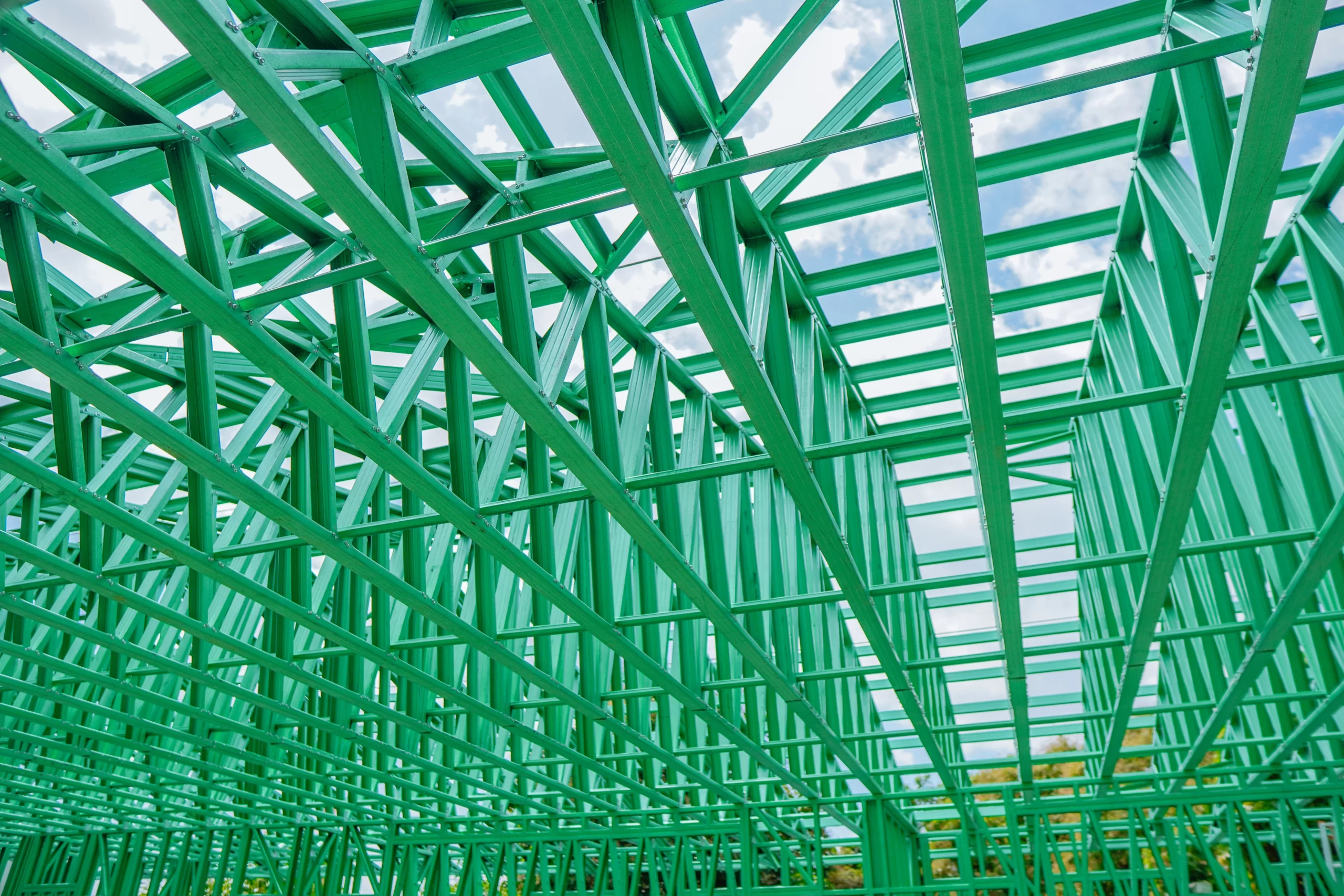

7. Profil Baja Ringan (Light Gauge Steel)

Baja ringan atau Light Gauge Steel (LGS) adalah kategori tersendiri yang menggunakan profil tipis berbentuk C, U, Z, dan Hat. Profil-profil ini diproduksi melalui proses cold-forming (canai dingin) sehingga lebih tipis tetapi tetap kuat berkat geometri penampangnya.

Pemilihan profil LGS yang tepat harus mempertimbangkan: kapasitas beban yang direncanakan, kode bangunan yang berlaku, persyaratan akustik dan insulasi, serta ketahanan terhadap api. Profil LGS memiliki standar keselamatan tersendiri dan tidak dapat dipertukarkan sembarangan dengan profil baja berat.

Baca Juga: Mengenal Konstruksi Baja Bentang Panjang dan 7 Keuntungan

Baca Juga: Bangunan Baja: Cek Plus Minus & Bedanya dengan Modular

Baca Juga: Alasan Dirikan Bangunan Sistem Knock Down

Panduan Memilih Profil Baja yang Tepat

Pemilihan profil baja yang tepat bergantung pada jenis beban, posisi dalam struktur, dan standar yang berlaku. Gunakan tabel berikut sebagai acuan awal!

Standar Produksi Profil Baja di Indonesia

Profil Baja Mana yang Sering Digunakan dalam Rangka Baja Ringan Light Gauge Steel?

Profil baja ringan umumnya tersedia dalam bentuk C, U, Z, dan Hat yang digunakan untuk pembangunan konstruksi rangka baja ringan light gauge steel. Tiap-tiap profil memiliki fungsi khusus untuk mendukung struktur bangunan.

Profil C sering digunakan untuk joist, stud, dan sistem track karena fleksibilitas dan kemudahan pemasangannya. Profil U, yang ideal untuk framing dan dukungan, biasanya diterapkan dalam sistem dinding dan atap untuk memberikan stabilitas tambahan.

Profil Z dirancang untuk purlin dan girts yang menawarkan kekuatan dan kekakuan ekstra untuk struktur. Sementara profil Hat digunakan untuk joist lantai untuk memberikan fondasi yang solid untuk sistem lantai.

Proses pemilihan profil baja ringan melibatkan pertimbangan beberapa faktor penting, termasuk kode bangunan yang berlaku, kapasitas beban, dan persyaratan struktural. Selain itu, ketahanan terhadap api, akustik, dan isolasi menjadi pertimbangan penting dalam desain. Profil baja ringan yang tepat harus memenuhi standar keselamatan dan efisiensi biaya proyek.

Keberagaman bentuk profil baja ringan memungkinkan fleksibilitas dalam desain dan konstruksi. Dengan memahami berbagai jenis profil dan aplikasinya, konstruksi dapat dilakukan dengan lebih efektif dan efisien, memastikan bahwa rangka baja ringan memenuhi kebutuhan struktural serta fungsional proyek.

Baca Juga: Mengenal Struktur Baja, Jenis dan 4 Kelebihannya

Baca Juga: 5 Struktur Baja Bangunan: Keunggulan dan Pemanfaatannya

Baca Juga: Bangunan Struktur Baja Terdiri dari Jenis Apa Saja?

FAQ

Apa Perbedaan WF dan H-Beam?

WF (Wide Flange) dan H-Beam berbentuk huruf ‘H’, tetapi berbeda dalam proporsi. Cara termudah membedakannya adalah dari dimensinya: jika tinggi dan lebar profil sama (misal 200×200 mm), itu adalah H-Beam. Jika tinggi lebih besar dari lebar (misal 400×200 mm), itu adalah WF. Dari segi fungsi, WF lebih efisien sebagai balok karena unggul menahan beban lentur, sedangkan H-Beam lebih cocok sebagai kolom karena proporsi simetrisnya memberikan kekuatan tekan yang merata.

Profil Baja Mana yang Paling Kuat?

Tidak ada satu profil yang ‘paling kuat’ secara absolut. Setiap profil kuat untuk jenis beban tertentu. WF paling kuat menahan beban lentur (bending). H-Beam paling kuat menahan beban tekan (compression) aksial. CHS (pipa bulat) paling kuat menahan beban torsional (puntir). Pertanyaan yang lebih tepat adalah: kuat untuk beban jenis apa? Pemilihan profil harus berdasarkan analisis beban, bukan semata kekuatan umum.

Apa Fungsi Profil Baja WF dalam Konstruksi?

Profil WF digunakan terutama sebagai balok (beam) horizontal yang menahan beban dari lantai atau atap di atasnya. Selain itu, WF juga digunakan sebagai kolom pada bangunan yang tidak terlalu besar, tiang pancang, kantilever kanopi, dan rangka jembatan. WF adalah profil yang paling sering digunakan dalam konstruksi modern karena fleksibilitasnya dalam berbagai aplikasi.

Apa Perbedaan Baja Profil C dan Profil U?

Profil C (Kanal C/CNP) memiliki bibir tambahan (lip) di ujung sayapnya sehingga penampangnya, seperti huruf C dengan tepi yang terlipat. Profil U (UNP/Kanal U) tidak memiliki bibir tambahan, sayapnya lurus tanpa lipatan. Akibatnya, Kanal C memiliki kekakuan yang lebih tinggi dibanding Kanal U untuk berat yang sama sehingga lebih umum digunakan untuk gording atap dan rangka baja ringan. Kanal U lebih sering dipakai sebagai anak balok, rangka tangga, dan elemen bracing sederhana.

Berapa Ukuran Standar Profil Baja WF yang Tersedia Di Pasaran?

Di Indonesia, profil WF tersedia dalam ukuran standar mulai dari WF 100×50 mm (terkecil) hingga WF 900×300 mm (terbesar). Ukuran yang paling umum tersedia dan sering digunakan adalah: WF 150×75, WF 200×100, WF 250×125, WF 300×150, WF 350×175, WF 400×200, dan WF 500×200. Panjang standar adalah 12 meter, dan dapat dipotong sesuai kebutuhan. Pastikan selalu memeriksa ketersediaan di distributor lokal, karena ukuran besar (WF 700+) mungkin perlu indent.

Konstruksi Bangunan Terbaik untuk Akomodasi dan Operasional

Lihat Konstruksi Light Gauge Steel

Kesimpulan

Setiap jenis profil baja dirancang untuk memenuhi fungsi struktural tertentu. WF dan H-Beam merupakan tulang punggung struktur berat. Di sisi lain, Kanal C dan siku berperan penting sebagai elemen dukungan dan penyambung. Hollow section bukan sekadar elemen dekoratif, SHS, RHS, dan CHS memiliki peran struktural yang signifikan dalam konstruksi modern.

Pemilihan profil yang tepat harus didasarkan pada analisis struktural yang cermat, bukan semata pada ketersediaan atau biaya. Konsultasikan selalu dengan ahli struktur berlisensi untuk memastikan keamanan dan kepatuhan terhadap standar yang berlaku.
