Roof truss components menjadi bagian penting dari rangka atap yang memastikan atap bangunan kokoh dan tahan lama. Roof trusses dirancang dengan pola segitiga untuk mendistribusikan beban secara merata dan memberikan stabilitas maksimal.
Trusses ini sering digunakan untuk berbagai bangunan, seperti rumah tinggal, auditorium, stadion, gudang, hingga bangunan industri, terutama di area yang membutuhkan atap miring untuk menghadapi curah hujan atau salju.
Komponen utama roof trusses meliputi top chords, bottom chords, internal web members, dan steel connector plates. Semua elemen ini dirakit di titik simpul menggunakan metode pengelasan atau sambungan lainnya untuk menciptakan struktur yang kuat dan efisien.
Trusses ini mampu menahan berbagai beban, seperti berat atap, angin, salju, plafon gantung, dan bahkan beban tambahan selama proses konstruksi atau perawatan.
Roof trusses menawarkan solusi praktis untuk menciptakan atap yang luas tanpa penyangga interior. Dengan material utama berupa kayu atau baja, trusses ini fleksibel untuk berbagai desain dan efisien dari segi biaya dan tenaga kerja.

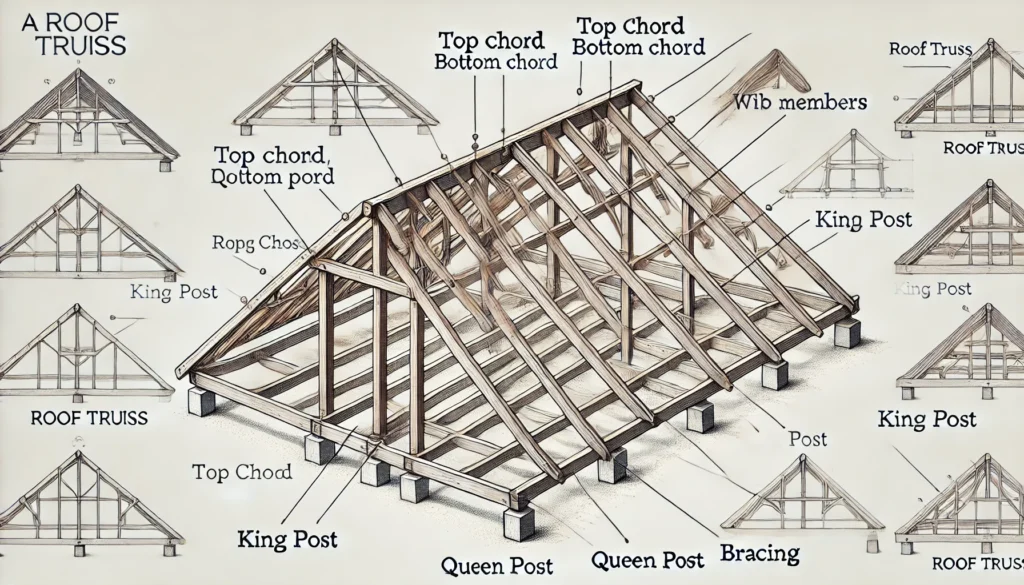

Daftar Roof Truss Components pada Bangunan
Roof trusses terdiri dari berbagai komponen yang bekerja bersama untuk menciptakan struktur atap yang kuat dan efisien. Berikut adalah daftar komponen utama yang membentuk roof trusses.
1. Apex
Titik tertinggi di mana top chord yang miring bertemu sehingga memberikan stabilitas pada struktur atap.
2. Bearing
Penopang utama yang biasanya dilengkapi dengan timber wall plate untuk mendistribusikan beban secara merata ke struktur bawah.
3. Bottom Chords
Elemen horizontal terpendek pada truss yang mendukung bagian bawah atap dan plafon.
4. Cantilever
Bagian truss yang memanjang melampaui penyangga yang memberikan ruang tambahan tanpa memerlukan kolom tambahan.
5. Cantilever Strut
Web yang menghubungkan bottom chord dengan top chord pada truss cantilever untuk menambah kekuatan.
Baca Juga: Construction Technology: Arti, Manfaat, 5 Contohnya
Baca Juga: Roofing Systems: Komponen Atap dan Jenis-Jenisnya
6. Chord
Komponen utama truss yang membentuk kerangka atap untuk menahan beban berat dan memberikan kestabilan.
7. Clear Span
Jarak horizontal antara penyangga yang mendukung atap yang menciptakan ruang terbuka yang luas.
8. Heel
Titik pertemuan top chord dan bottom chord untuk menjaga kestabilan truss di titik kritis.
9. Joint
Titik sambungan antara web members dan chords untuk memastikan kekuatan struktural truss.
10. Nail Plate
Pelat baja galvanis yang menyatukan elemen-elemen truss dengan desain paku untuk memastikan kekokohan sambungan.
11. Node
Titik pertemuan elemen-elemen truss yang mendistribusikan beban secara merata.
12. Nominal Span
Jarak horizontal antara tepi luar penyangga, menentukan panjang truss dan dimensi struktur.
13. Overhang
Perpanjangan top chord yang memberi perlindungan lebih pada dinding bangunan dari cuaca.
14. Panel
Segmen truss yang dibentuk dua simpul atau joint yang mendukung distribusi beban.
15. Plumb Cut
Potongan vertikal pada ujung top chord untuk pemasangan talang atau fascia dengan tepat.
Baca Juga: Steel Skyscraper: Cek Apa Saja Jenis-Jenis Strukturnya
Baca Juga: Steel Roof Framing: Cek Keuntungan & Bedanya dengan Truss
16. Splice Point
Titik sambungan antara top chord dan bottom chord yang memastikan kekuatan dan kestabilan truss.
17. Square Cut
Potongan yang tegak lurus terhadap tepi chord untuk penyambungan yang presisi.
18. Stub End
Truss yang dipotong dengan cara menghilangkan bagian ujungnya bertujuan untuk mengadaptasi desain truss standar.
19. Top Chord atau Rafter
Elemen horizontal atas yang mendukung atap, dikenal juga sebagai rafter, yang memberikan kestabilan.
20. Web
Elemen yang menghubungkan top dan bottom chords untuk membentuk struktur segitiga yang mendistribusikan beban secara efektif.
Konstruksi Bangunan Terbaik untuk Mess dan Site Office
Material Roof Truss: Timber dan Steel
|
Perbandingan |
Timber Roof Trusses |
Steel Roof Trusses |
| Biaya Awal | Lebih murah serta cocok untuk proyek kecil dan anggaran terbatas. | Lebih mahal di awal, tetapi lebih menguntungkan dalam jangka panjang. |
| Daya Tahan | Rentan terhadap cuaca, hama, dan kelembapan; membutuhkan perawatan lebih sering. | Lebih tahan lama dan tidak mudah rusak oleh cuaca atau hama. |
| Pemeliharaan | Memerlukan perawatan lebih tinggi (terutama dari hama dan cuaca ekstrem). | Pemeliharaan rendah; lebih tahan terhadap kerusakan dan korosi. |
| Kekuatan | Cukup kuat untuk proyek kecil. | Lebih kuat dan tahan lama, serta menahan beban lebih besar. |
| Fleksibilitas Desain | Ideal untuk desain tradisional dan rumah tinggal. | Lebih fleksibel serta cocok untuk bangunan besar dan komersial. |
| Berat | Lebih ringan dan mudah dipasang. | Membutuhkan perhatian ekstra dalam instalasi. |
| Estetika | Memberikan tampilan alami dan hangat. | Tampilan lebih modern dan minimalis sehingga cocok untuk desain kontemporer. |
| Penggunaan | Cocok untuk proyek kecil seperti rumah tinggal atau renovasi kecil. | Cocok untuk bangunan besar dan proyek komersial. |
Konstruksi Bangunan Terbaik untuk Mess dan Site Office

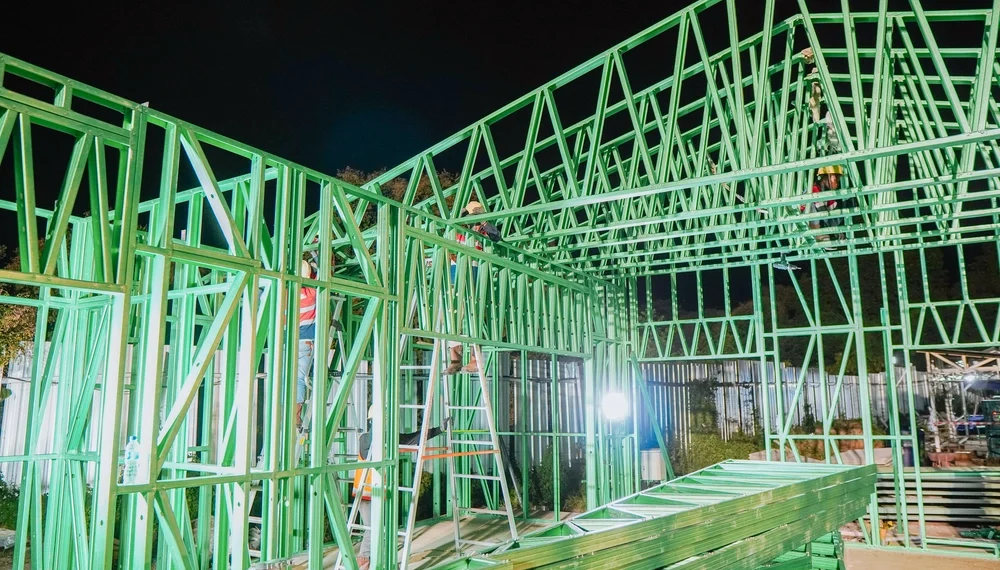

Tradecorp Pakai Metal Roofing, Ini Keunggulannya untuk Bangunan Light Gauge Steel
Bangunan dengan konstruksi baja ringan dari Tradecorp menggunakan atap bermaterial metal karena banyak keuntungan yang ditawarkan atap ini. Mengapa atap metal menjadi pilihan terbaik untuk proyek konstruksi baja ringan?
1. Desain Modern dan Elegan
Atap metal dengan desain fluting persegi memberikan tampilan yang modern dan elegan yang cocok untuk berbagai jenis bangunan dan memberi kesan futuristik.
2. Jangkauan Lebih Panjang
Didesain untuk menutupi area luas, atap metal mengurangi sambungan yang membuat pemasangan lebih cepat dan akurat.
3. Tanpa Sambungan Akhir
Dengan lembaran atap panjang, pemasangan dilakukan tanpa sambungan akhir sehingga menghasilkan tampilan yang rapi dan mengurangi risiko kebocoran.
4. Ringan tapi Kuat
Material metal yang ringan dan kokoh memungkinkan penopang atap lebih lebar tanpa mengorbankan stabilitas atau kekuatan atap.
5. Banyak Pilihan Warna
Tersedia dalam berbagai warna menarik, metal roofinh juga memberi fleksibilitas desain untuk menyesuaikan dengan tampilan bangunan Anda.
